La prova di carico su piastra è un test essenziale per valutare la capacità portante del terreno. Questo tipo di prova è cruciale per garantire la stabilità di fondazioni, strade e pavimentazioni.
A cosa serve la prova di carico su piastra? Questa prova è utilizzata in diverse fasi di un progetto, soprattutto durante la progettazione e il controllo della qualità, per verificare se il terreno può sostenere i carichi previsti. È particolarmente importante in progetti infrastrutturali come la costruzione di strade o edifici. La prova di carico su piastra è fondamentale per determinare il modulo di deformazione sismica (Md) e verificare il grado di compattazione di sottofondi stradali, massicciate ferroviarie e basi per impianti fotovoltaici. Rappresenta il principale strumento di controllo qualità per validare la portanza del terreno rispetto ai carichi di progetto.
Quando effettuare una prova di carico su piastra
Progettazione
Fase di Progettazione: Per la caratterizzazione meccanica dei terreni naturali o dei riporti prima della posa delle sovrastrutture.
Collaudo
In Corso d’Opera (Collaudo): Obbligatoria per verificare che il costruttore abbia raggiunto i requisiti minimi previsti dal Capitolato Speciale d’Appalto (es. per le strade perimetrali di un parco fotovoltaico).
Fondazioni
Verifica delle Fondazioni: Per determinare la costante di Winkler ($k$) necessaria ai progettisti strutturali per il calcolo di piastre o plinti di fondazione.
Come si svolge la prova?
- Preparazione del sito: Si sceglie e si prepara l’area dove verrà eseguita la prova.
- Installazione della piastra: Una piastra metallica è posizionata sul terreno.
- Applicazione del carico: Si applica un carico graduale sulla piastra, mentre si registrano i cedimenti del terreno.
Normative di riferimento e calcolo del modulo Md
La prova di carico su piastra segue normative specifiche, che variano a seconda dell’ambito di applicazione e del paese in cui viene effettuata. Le principali normative di riferimento includono:
- UNI 11531-1:2014 – Normativa italiana per la valutazione della capacità portante e del modulo di deformazione dei rilevati stradali e delle fondazioni superficiali.
- ASTM D1196/D1196M – Normativa americana per le prove di carico statico su piastra su terreni e pavimentazioni.
- CNR 92/1972 – Linee guida italiane per la verifica del grado di compattazione nei sottofondi stradali e nelle opere di terra.
- DIN 18134 – Normativa tedesca per prove di carico statico su piastra.
- SN 670 317a – Normativa svizzera per la valutazione della capacità portante dei terreni mediante prove di carico su piastra.
Procedura operativa in cantiere

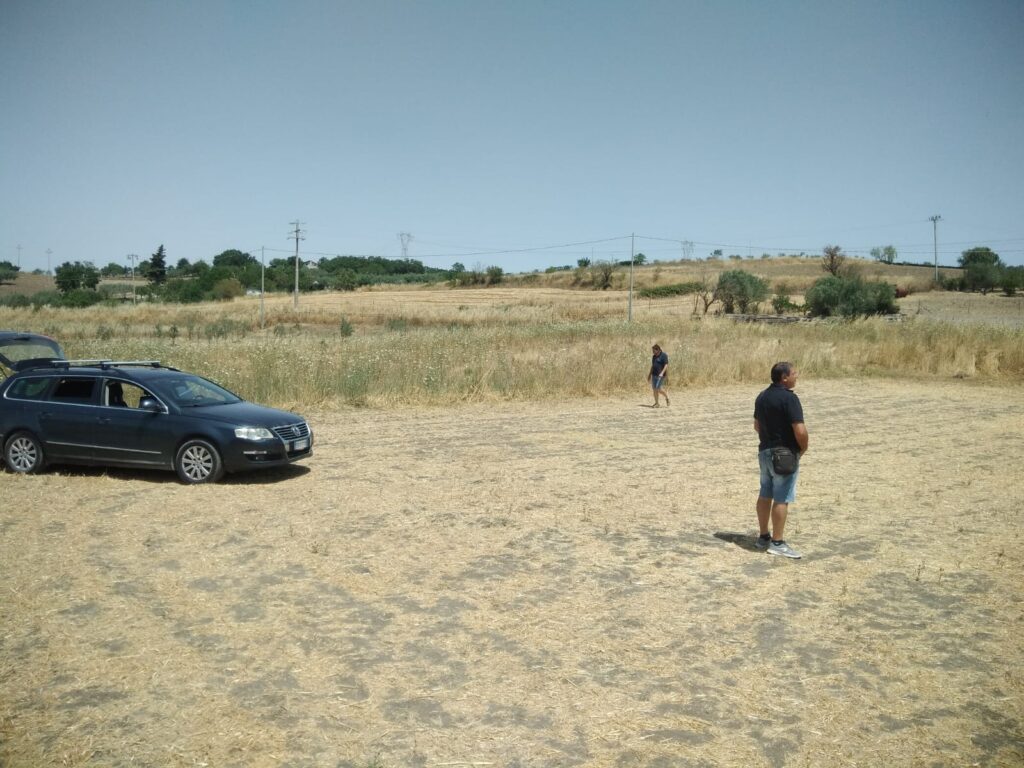

Preparazione del sito
- Si sceglie un’area piana e priva di detriti per garantire una corretta esecuzione della prova.
- Il terreno viene livellato e, se necessario, si rimuove lo strato superficiale instabile.
Installazione della piastra
- Si utilizza una piastra circolare in acciaio di diametro variabile (tipicamente 300-760 mm).
- La piastra è posizionata in modo da garantire un contatto uniforme con il terreno.
Applicazione del carico
- Il carico è applicato progressivamente tramite un martinetto idraulico, collegato a un sistema di contrasto (ad esempio, un veicolo pesante).
- I carichi vengono applicati in step successivi e i cedimenti vengono registrati dopo ogni incremento.
Misurazione dei cedimenti
- Dei comparatori centesimali sono utilizzati per misurare lo spostamento verticale della piastra con precisione.
- Dopo il raggiungimento del carico massimo, si procede alla fase di scarico per valutare il comportamento elastico del terreno.
Elaborazione dei risultati
- I dati raccolti sono elaborati per calcolare il modulo di deformazione del terreno, che consente di verificare la capacità portante e la compattazione.
- I risultati vengono confrontati con i valori richiesti dalle normative di riferimento per valutare la conformità del terreno alle specifiche progettuali.
Le prove sono adattate in base alle specifiche del progetto e alle prescrizioni normative del paese di riferimento.

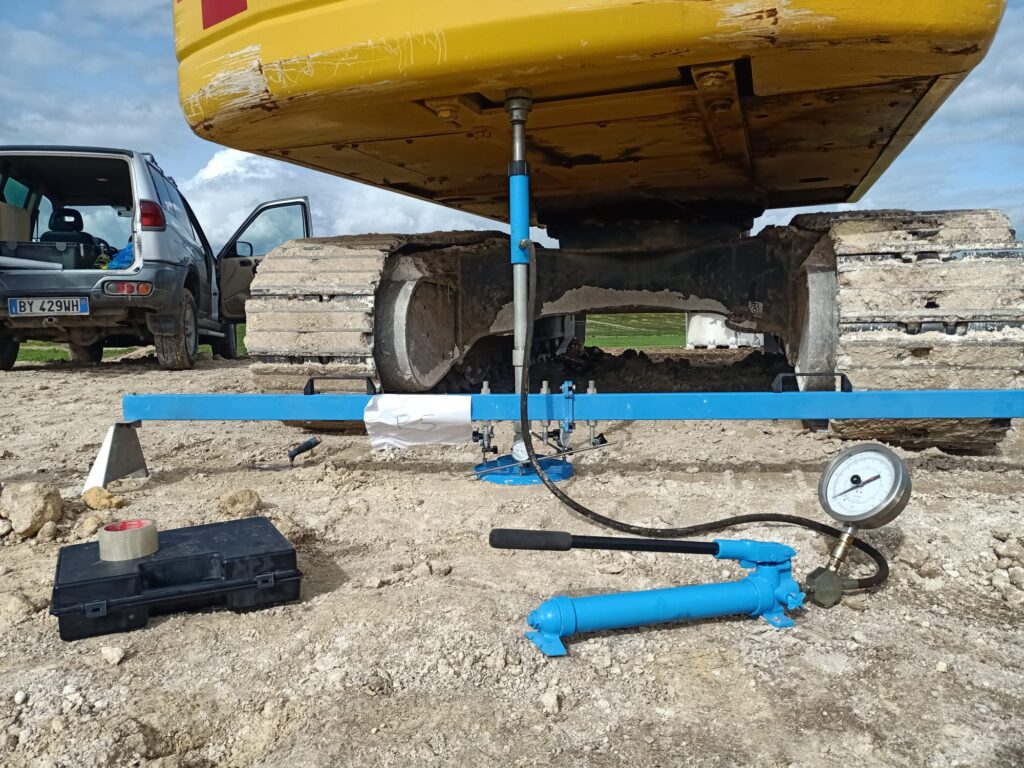

L’indagine viene condotta applicando carichi incrementali tramite un martinetto idraulico su una piastra circolare (solitamente di diametro 300 mm o 760 mm), utilizzando un mezzo pesante come contrasto.
L’analisi si concentra su:
Curva Carico-Cedimento: Per individuare comportamenti plastici o elastici del suolo.
Rapporto Md/Ms: Parametro critico per valutare l’efficacia della compattazione stradale (normative CNR BU n. 146).
